液體電磁流量計安裝規范

點擊次數:2688 發布時間:2021-12-30 09:10:07

液體電磁流量計簡單說是由流量傳感器變送器組成的。液體電磁流量計的安裝要求是一定要安裝在管路的*低點或者管路的垂直段,但是一定是在滿管的情況下,對直管段要求是前5D后3D,這樣才能保證液體電磁流量計的使用和對精度的要求。


1.對外部環境的要求

1.1 液體電磁流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所,若必須安裝時,須有隔熱、通風的措施。

1.2 液體電磁流量計*好安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽暴曬,須有防潮和防曬措施。

1.3 液體電磁流量計應避免安裝在含有腐蝕性氣體的環境中,必須安裝時,須有通風措施。

1.4 為了安裝、維護、保養方便,在液體電磁流量計周圍需有充裕的安裝空間。

1.5 液體電磁流量計安裝場所應避免有磁場及強振動源,如管道振動大,在流量計兩邊應有固定管道的支座。


2.管道式液體電磁流量計

2.1 對直段的要求

為了改善渦流與流場畸變的影響,流量計安裝的前、后直管段長度有一定要求,否則會影響測量精度(也可安裝整流器,盡量避免在靠近調節閥和半開閥門之后安裝)。


2.2 對工藝管的要求

液體電磁流量計對安裝點的上、下游工藝管有一定的要求,否則影響測量精度。

a.上、下游工藝管的內徑與傳感器的內徑相同,并應滿足:0.98DN≤D≤1.05DN(式中DN:傳感器內徑,D:工藝管內徑)

b.工藝管與傳感器必須同心,同軸偏差應不大于0.05DN


2.3 旁通管的要求

為了方便檢修液體電磁流量計,*好為流量計安裝旁通管,另外,對重污染流體及流量計需清而流體不能停止的,必須安裝旁通管。

a.方便流量計的檢修

b.對重污染流體必須安裝

c.流體不能停止而流量計需清洗


3.插入式液體電磁流量計安裝要求

3.1 對直管段的要求

入口/出口直管段:入口應≥10×DN;出口應≥5×DN


3.2 對接地點要求

為了使儀表可靠的工作,提高測量精度,不受外界寄生電勢的干擾/傳感器應有良好的接地,接地電阻小于10.(若金屬管道接地良好時,無須專設接地裝置)

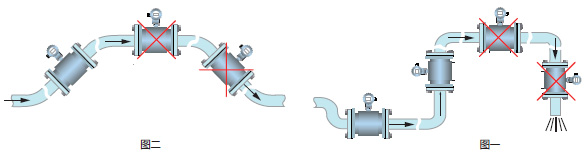

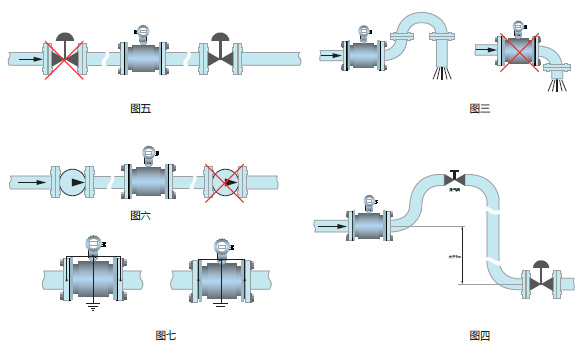

3.3 對安裝位置要求如圖所示

插入液體電磁流量計根據現場管路情況不一,不加裝球閥的流量計,應在不帶壓倒管路上安裝(即不帶壓安裝可選擇不加裝球閥的流量計),在管道上開孔直徑50,準備把連接焊管焊接在管道的開孔上;對于要求不斷流裝卸或不允許介質溢出的場合,須加裝球閥,即選擇帶球閥結構的插入式液體電磁流量計;在管道上開孔直徑50,準備把連接焊管焊接在管道的開孔上。


液體電磁流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內(如:彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度,這時則應采取一些措施以穩定流速分布,增加前后直管段的長度、采用一個流量穩定、減少測量點的截面。
