液氧流量計的安裝流程
點擊次數：2181 發布時間：2021-09-29 02:50:53
液氧流量計的安裝及要求
1.液氧流量計的安裝
高溫型（80度至500度）、常溫型（-30度至70度）、低溫型（-200度至-40度）
a.常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠效驗單為準）；
b.介質工作溫度在300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭（表頭工作溫度為-30至70度），同理工作溫度-100度以下的介質，也要采取防凍措施；

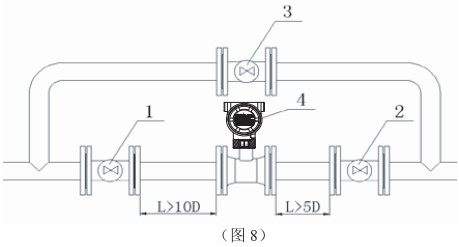

c.為保證液氧流量計準確計量，要求設置前后直管段；（圖8）
d.為保證液氧流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；（圖8）
e.因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
f.液氧流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；
g.法蘭式和夾裝式液氧流量計安裝時，應注意法蘭之間密封墊片內孔尺寸大于液氧流量計和工藝管道通徑6-8mm及否同軸，以避免因其產生干擾流而影響計量精確度；

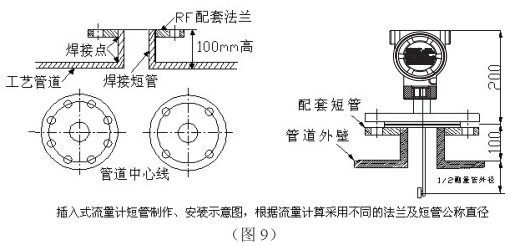

h.插入式液氧流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）；（圖9）
i.對于新完工的工藝管道，應先進行初步吹掃后再安裝液氧流量計；
j.測量管外壁上箭頭所指方向為被測介質流向；
k.液氧流量計殼體必須可靠接地，若無接地條件應向廠方說明；
l.液氧流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工（以出廠效驗單為準）。
1、2、3分別為前后閥和旁通閥；4為液氧流量計，L≥10D和L≥5D分別為前后直管段長度，D為管道公稱直徑。
2.液氧流量計設置零點
注：（液氧流量計安裝后必須先進置零操作）
由于電容式力傳感器及阻流件有自重，在液氧流量計安裝時不在水平方位狀況下，需要重新設置液氧流量計零點。
操作程序為：（也可在管道內無介質流動時直接置零，高溫型及低溫型液氧流量計必須使管道內溫度達到工作溫度后置零）
a.關閉液氧流量計下游的閥門；
b.緩慢打開液氧流量計上游閥門，使流量計充滿介質；
c.緩慢打開液氧流量計下游閥門，使流量計運行10分鐘左右；
d.關閉液氧流量計上、下游閥門，并確定管道內流量為零；

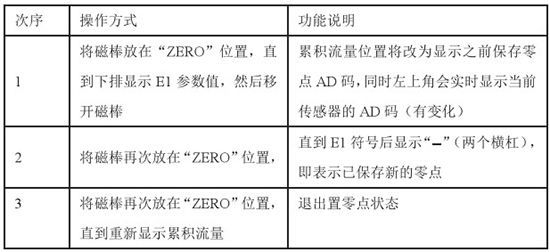

e.用白紙或手指按在“ZERO”位置不小于3S；見（圖10）
注意事項
不允許直接在液氧流量計測量管前后端安裝閥門、彎頭等*大改變流體流態的部件。
如果需要在液氧流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
