現場插入式儀表安裝

（1）安裝地點的選擇

選擇水平直管段安裝，安裝點表前和表后的直管段要求為：安裝點上游的節流元件距安裝點必須大于 5 倍管道直徑，安裝點下游的節流元件距安裝點必須大于 3 倍管道直徑，有條件的情況我們建議盡量使表前表后直管段長些。

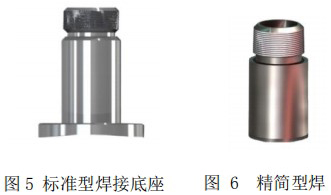

（2）安裝底座

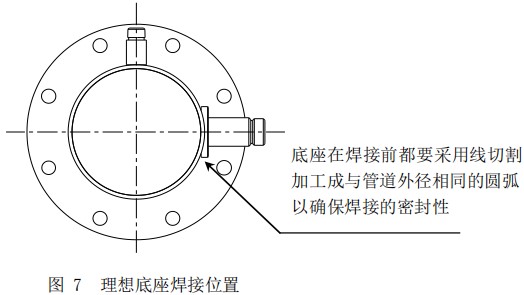

底座根據安裝方式不同，分為標準型和精簡型，安裝時應使底座位于管道截面方向的*頂端，并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。（如下圖)



安裝球閥

將不銹鋼專用閥門與焊接管道上的底座緊固前，應在壓接觸面使用密封墊（介質溫度在 100℃一下使用尼龍材料。100℃以上使用紫銅材質也可選用樂泰567 專用管螺紋膠進行密封）圖 8 為安裝完成的效果圖



打孔

經相關技術人員確認符合在線安裝的場合，用專用的打孔器開孔，可以實現在線不停產開孔安裝。停產打孔時可以采用多種方法，但要保證孔的軸心與底座的孔心同心，若不能保證同心建議可將管道上的孔大些，這樣有一定間隙可以調整。



儀表的安裝

參照附錄 1 圖（標準型熱式氣體質量流量計）

1) 將儀表傳感器連接桿上的止退螺母松開，使傳感器存儲腔連接螺母能沿著傳感器連接桿向傳感器方向滑動，使其傳感器能完全縮入傳感器存儲腔連接螺母中。

2) 將傳感器存儲腔連接螺母旋緊于專用球閥上（在旋入前需在他們之間加裝密封墊片）

3) 打開專用球閥，將傳感器連接桿插入管道，直至止退螺母能夠與腔式連接螺母鎖緊。

4) 轉動傳感器連桿，使標記箭頭與介質流動方向相同，鎖緊止退螺母。

5) 更改轉換器方向，如果顯示屏的方向不能滿足現場顯示角度的要求，可以更改顯示屏的方向，顯示表頭可以在水平 6 個方向轉動。切斷電源，打開轉換器前蓋，拆下傳感器與轉換器連線，（4 組共 6 根 接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 ）我們在出廠是已將組別分好。松開表頭法蘭（旋掉 6 顆 M6 的內六角螺絲），此時可以慢慢的移動表頭（千萬要小心不能講表頭跌落）。當觀測方便，重新固定法蘭，并連接傳感器與轉換器連線，蓋緊前蓋接通電源。

6) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝，滿足你現場實際需要。

參照附錄 2 圖（精簡型熱式氣體質量流量計）

1) 在安裝精簡型熱式氣體質量流量計前請確認管道的實際內徑和壁厚。

2) 將熱式氣體質量流量計的其余部分一起裝入專用球閥內，根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸并用手擰緊螺母。

3) 轉動傳感器連桿，使標記箭頭與介質流動方向相同。

4) 根據現場測得的數據換算出在傳感器連接桿上的相應刻度，鎖緊螺母即可。

5) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝，滿足你現場實際需要。

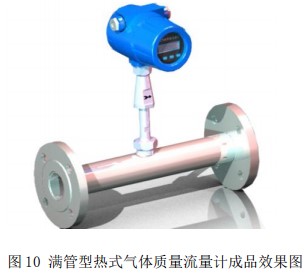

參照附錄 3 圖（滿管型熱式氣體質量流量計）

滿管型儀表在出廠是已經把傳感器正確的裝配在專用的管段上，用戶只需要把管道裝配到現場，因此相對現場插入式的安裝要簡單些。*先在管路上選擇合適的安裝點然后按照必要配套的管段的長度切割管道、安裝相應法蘭和螺栓。確定流體流量要與滿管型熱式氣體質量流量計所標的流量標識一致。并且顯示屏要垂直與水平面，管道軸心要平行水平面，誤差不能超過±2.5°*后用螺栓鎖緊儀表。

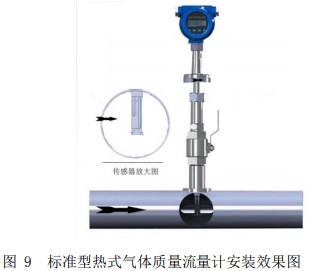

各種安裝后效果圖
