橢圓齒輪流量計的結構及原理

點擊次數:3906 發布時間:2021-03-16 08:20:28
橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表,是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構,顯示表頭具有顯示累積流量、瞬時流量及回零功能,可實現現場顯示和遠傳控制。對于不同的測量介質酸、堿、有機液、油品、食品等,橢圓齒輪流量計可以選用不同的材料鑄鋼、不銹鋼和316制造,適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的流量積算儀等儀表配套,便于集中檢測,輸出標準信號,作自動控制和數據處理等用,并可直接與計算機聯網。
1、橢圓齒輪流量計的結構
LC橢圓齒輪流量計由流量變送器和計數機構組成,變送器與計數機構之間加裝散熱器,則構成橢圓齒輪流量計。

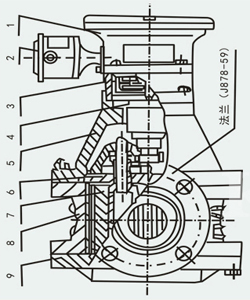

1、計數器;2發信器;3、精度調節器(DN50以上使用);4、密封聯軸器;5、前蓋;6、蓋板;7、橢圓齒輪;8、殼體;9、后蓋。

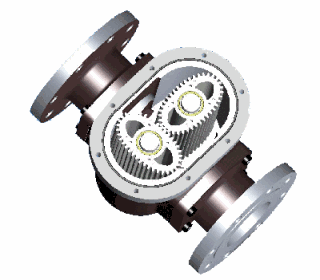

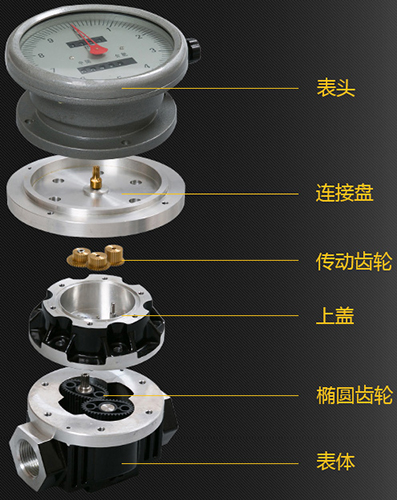

橢圓齒輪流量計結構圖橢圓齒輪流量計結構示意圖
2、橢圓齒輪流量計的原理
測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成,橢圓齒輪在被測介質的壓差△p=pl-p2的作用下,產生作用力矩使其轉動。在所示位置時,由于P1>P2,在P1和P2的作用下所產生的合力矩使輪A產生順時針方向轉動,把輪A和殼體間的半月形容積內的介質排至出口,并帶動輪B作逆時針方向轉動,這時A為主動輪,B為從動輪,在上所示為中間位置,A和B均為主動輪;而在上所示位置,P1和P2作用在A輪上的合力矩為零,作用在B輪上的合力矩使B輪作逆時針方向轉動,并把已吸入半月形容積內的介質排至出口,這時B為主動輪,A為從動輪,與上所示情況剛好相反。如此往復循環,輪A和輪B互相交替地由一個帶動另一個轉動,將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然,圖上、(b)、(c)所示,僅僅表示橢圓齒輪轉動了1/4周的情況,而其所排出的被測介質為一個半月形容積。所以,橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍,則通過齒輪流量計的體積流量Q為:Q=4nυ0
式中:n——橢圓齒輪的旋轉頻率(轉/秒);υ0——半月形部分的容積(貝).
這樣,在齒輪流量計的半月形容積υ0一定的條件下,只要測出橢圓齒輪的旋轉速度n,便可知道被測介質的流量。

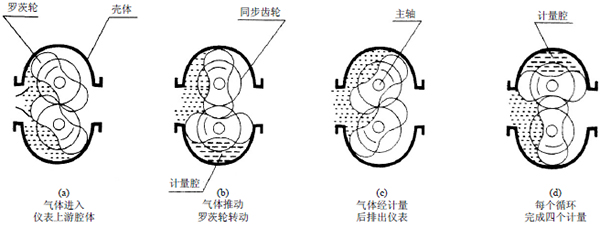

橢圓齒輪流量計工作原理圖
橢圓齒輪流量計原理圖示
