當前位置:*頁>>產品展示>>溫度儀表系列>>熱電偶>>直角式熱電偶

直角式熱電偶

直角式熱電偶

  • 品*:JKM/凱銘儀表
  • 型號:JKM-WR
  • 測量范圍:0~1800℃
  • 精度等級:±1.5℃或±0.25%t
  • 公稱通徑:φ3~φ8
  • 適用介質:液體 蒸汽 氣體 固體表面
  • 工作壓力:螺紋/法蘭/固定
  • 工作溫度:0~1800℃
  • 供電方式:24V
  • 訂貨號:JECHYSWLP434

直角式熱電偶產品概述

工業用裝配式熱電偶作為測量溫度的傳感器,通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃到1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

根據**規定,我公司生產的各種分度號熱電偶均符合相關標準要求。

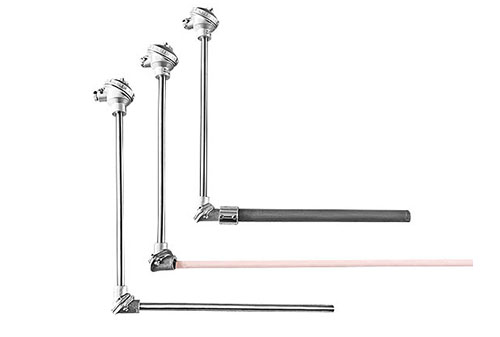

直角式熱電偶產品圖


直角式熱電偶主要技術指標

1.溫度測量范圍和允許范圍

直角式熱電偶測量范圍對照表


2.熱響應時間

在溫度出現階躍變化時,熱電偶的輸出變化至相當于該變化的5%,所需要的時間稱為熱響應時間,用τ0.5表示。


3.熱電偶公稱壓力

一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上,容許工作壓力不僅與保護管材料、直徑、壁厚有關,還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。


4.熱電偶*小置入深度

應不小于其保護管外徑的8-10倍(特殊產品例外)。


5.熱電偶絕緣電阻(常溫)

常溫絕緣電阻的試驗電壓為直流500V±50V,測量常溫絕緣電阻的大氣條件為溫度15-35℃,相對濕度45%,大氣壓力86-106kPa。

a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。

即:Rr.L≥100MΩ.m   L>1m

式中:Rr-熱電偶的常溫絕緣電阻值,MΩ

L-熱電偶的長度,m。

b、對于長度等于或不足1米的熱電偶,它的常溫絕緣電阻值應不小于100MΩ。


6.上限溫度絕緣電阻


7.熱電偶的上限溫度絕緣電阻應不小于下表規定:

直角式熱電偶絕緣電阻對照表


直角式熱電偶工作原理

熱電偶的工作原理是:兩種不同成分的導體兩端經焊接、形成回路,直接測溫端叫測量端,接線端子端叫參比端。當測量端和參比端存在溫差時,就會在回路中產生熱電勢,接上顯示儀表,儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。

熱電偶的熱電動勢將隨著測量端溫度升高而增長,熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關和熱電*的長度、直徑無關。

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電*組成基本結構,并配以各種安裝固定裝置組成。

直角式熱電偶工作原理圖


直角式熱電偶型號

直角式熱電偶規格選型表


直角式熱電偶接線盒結構

直角式熱電偶防水式接線盒圖

直角式熱電偶基本結構圖


直角式熱電偶安裝方式

直角式熱電偶安裝方法示意圖
